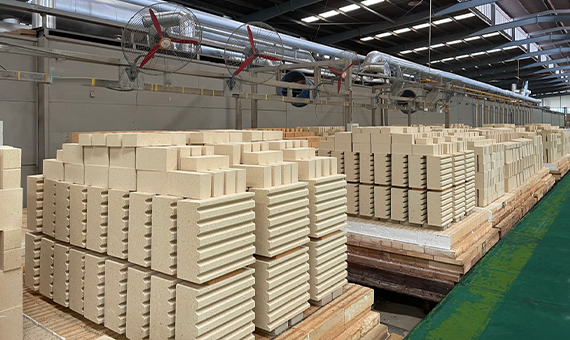

產(chǎn)品簡介
高鋁磚是耐火材料的一種，由鋁礬土或其他氧化鋁含量較高的原料經(jīng)成型和煅燒而成。根據(jù)Al2O3的含量，高鋁磚可以分為不同的類型。高鋁磚Al2O3含量通常分為三個等級：Ⅰ等——Al2O3含量>75%；Ⅱ等——Al2O3含量為60～75%；Ⅲ等——Al2O3含量為48～60%，具有高熔點和熱穩(wěn)定性，抗渣性較好，以及良好的抗侵蝕性和熱震穩(wěn)定性。
耐火度
體積密度
應(yīng)用范圍用于砌筑高爐、熱風(fēng)爐、電爐、高爐、反射爐和回轉(zhuǎn)窯爐等的內(nèi)襯
產(chǎn)品咨詢，索取報價
高鋁磚優(yōu)勢
-
耐火度高鋁磚的耐火度比較高，達1750℃-1790℃，屬于高級耐火材料，耐火度主要受Al2O3含量，種類及數(shù)量的影響，耐火度隨著Al2O3含量的增多而提高。
-
荷重軟化溫度高鋁磚制品的荷重軟化溫度隨二氧化硅和堿金屬氧化物含量的增加而降低，但比粘土磚制品高，約為1420℃—1530℃。
-
抗渣性由于高鋁磚制品中Al2O3呈中性而且含量高，所以此類材料制品對于酸堿性爐渣的侵蝕均有較強的抵抗能力。
-
熱震穩(wěn)定性高鋁磚的抗熱震性介于黏土制品和硅質(zhì)制品之間。850℃水冷循環(huán)僅為35次。這主要是由于剛玉的熱膨脹性較莫來石高，而無晶型轉(zhuǎn)化之故。目前，可以從改善制品的顆粒結(jié)構(gòu)，降低細粉料的含量及提高熟料臨界粒度尺寸和顆粒級配，來提高制品的抗熱震穩(wěn)定性能。
-
-
重?zé)€變化如果高鋁磚制品的燒成溫度足夠，燒成時間充足，則體積穩(wěn)定，重?zé)€變化小。
-
標準化生產(chǎn)標準模具生產(chǎn)，表面整齊，保證砌筑時穩(wěn)定性好
-
雜質(zhì)含量低低鐵雜質(zhì)含量低，耐火度更高，使用壽命更長
高鋁磚理化指標
| 特級高鋁磚 | 一級高鋁磚 | 二級高鋁磚 | 三級高鋁磚 | |
| LZ-80 | LZ-75 | LZ-65 | LZ-55 | |
| AL?O? ≧ | 80 | 75 | 65 | 55 |
| Fe?O? ≤ | 1.6 | 1.7 | 1.9 | 2.0 |
| 體積密度 g/cm3 | 2.7 | 2.6 | 2.4 | 2.3 |
| 常溫耐壓強度 MPa≥ | 89 | 80 | 60 | 50 |
| 荷重軟化開始溫度 ℃≥ | 1550 | 1520 | 1500 | 1450 |
| 耐火度 ℃≥ | 1790 | 1790 | 1770 | 1770 |
| 顯氣孔率 %≤ | 21 | 22 | 22 | 23 |
| 重?zé)€變化率（1500℃×2h） % | -0.2 | -0.3 | -0.4 | -0.4 |

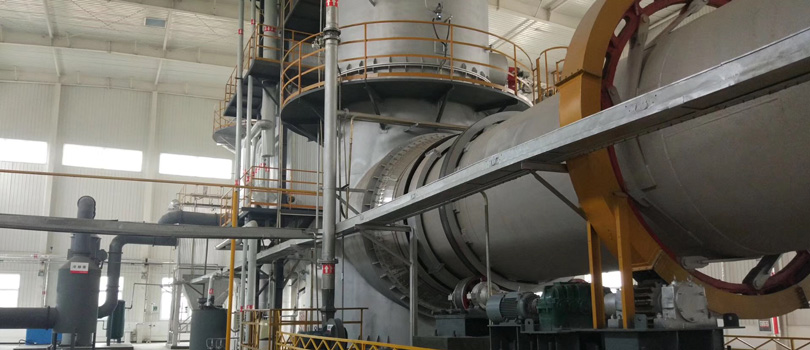

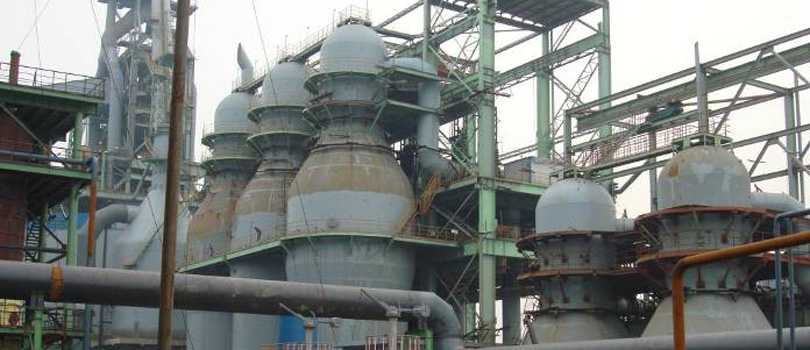

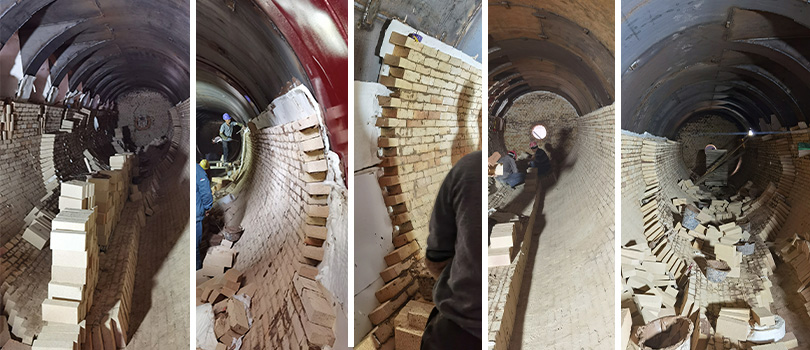

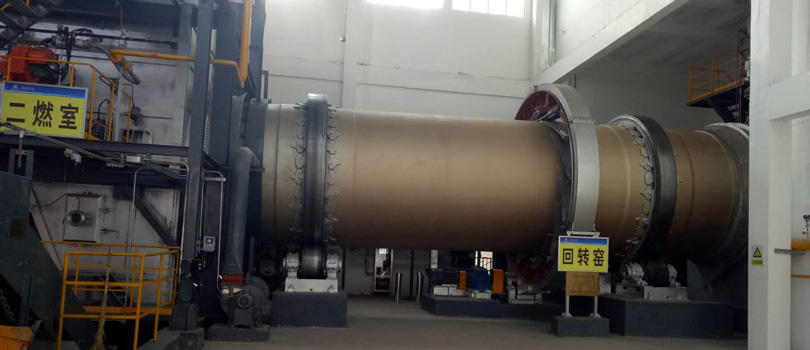

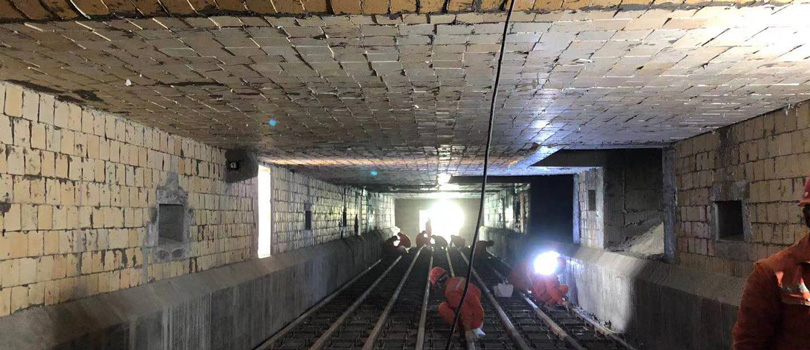

工程案例
江陰某鋼鐵公司施工現(xiàn)場：供應(yīng)澆注料、高鋁磚、粘土磚、輕質(zhì)隔熱磚
唐山某水泥廠回轉(zhuǎn)窯：供應(yīng)抗剝落高鋁磚、耐堿磚、硅莫磚
長興5000t/d回轉(zhuǎn)窯：供應(yīng)高強耐堿磚、抗剝落高鋁磚
株洲5000t/d水泥廠：供應(yīng)高強耐堿磚、抗剝落高鋁磚、高溫膠泥、硅酸鈣板
云南5000t/d水泥廠：供應(yīng)硅莫磚、硅莫紅磚、高強耐堿磚、抗剝落高鋁磚、低導(dǎo)熱硅莫磚
